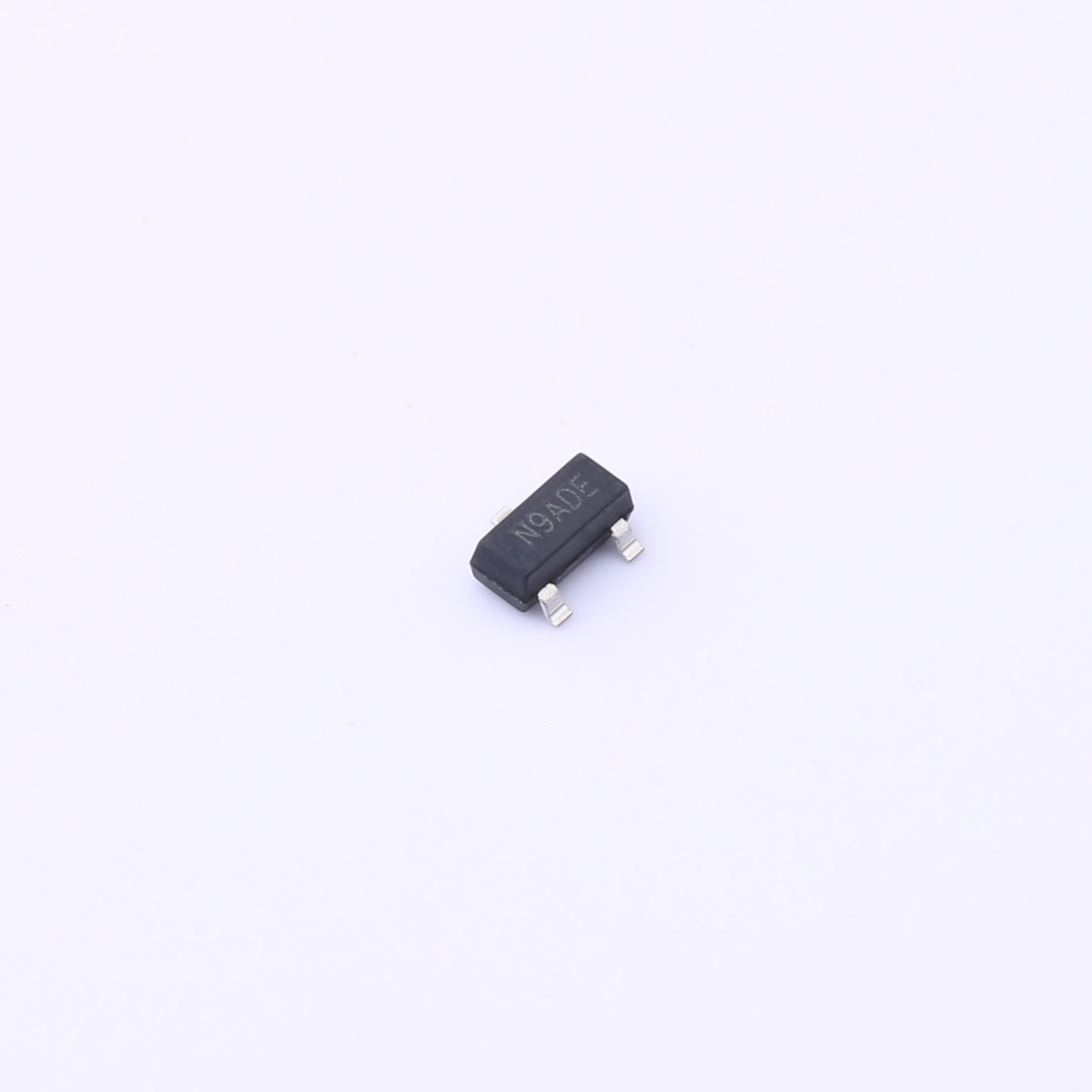

中壓MOS管SL2309A

MOS管SL2309A是P溝道MOS場效應管，該MOS管的關鍵參數為漏源電壓Vdss為-60V，連續漏極電流Id為-2.0A，導通電阻RDS(on)為158mΩ，閾值電壓Vgs(th) -1.9V，封裝類型為SOT-23。

MOS管SL2309A是一款P溝道MOS場效應管，由薩科微Slkor公司生產。其優越的電性能參數和SOT-23封裝設計使其適用于多種電子應用。

下載數據手冊 在線咨詢

產品詳情產品文檔技術支持

產品名稱：MOS管SL2309A

生產商：薩科微Slkor

產品類型：P溝道

電性能參數：

漏源電壓（Vdss）： -60V

連續漏極電流（Id）： -2.0A

導通電阻（RDS(on)@Vgs, Id）： 158mΩ @ -10V, -2A

閾值電壓（Vgs(th)@Id）： -1.9V @ -250uA

封裝規格：

封裝類型： SOT-23

產品特性與應用：

主要特性：

高逆向電壓承受能力：漏源電壓（Vdss）為-60V，適用于對逆向電壓要求較高的電路設計。

適用于小功率應用：連續漏極電流（Id）可達-2.0A，適用于小功率應用場景。

相對較高的導通電阻：在-10V電壓和-2A電流下，導通電阻為158mΩ，適用于一些對電阻要求較為寬松的場景。

相對較低的閾值電壓：閾值電壓（Vgs(th)@Id）為-1.9V @ -250uA，有助于確保精確的電路控制。

封裝優勢：

SOT-23封裝提供了緊湊的外形，方便PCB板上的布局，并適用于空間受限的設計。三引腳設計使得它易于集成到各種電子設備中。

應用領域：

MOS管SL2309A適用于多種小功率電源管理和開關電路應用，包括但不限于：

小功率逆變器：用于小型逆變器和電源管理應用。

電源開關：適用于對逆向電壓要求較高的電源開關電路。

電源保護電路：由于其逆向電壓承受能力，可用于電源保護電路。

安全與可靠性：

MOS管SL2309A經過嚴格的質量控制和測試，確保在各種工作條件下穩定可靠。請按照產品規格書和應用注意事項正確使用。

總結：

MOS管SL2309A以其*的電性能和適用于小功率應用的SOT-23封裝設計，為各種電源管理和開關電路提供了可靠的解決方案。在需要逆向電壓承受能力且功率較小的場景下，SL2309A是一個值得考慮的選擇。
