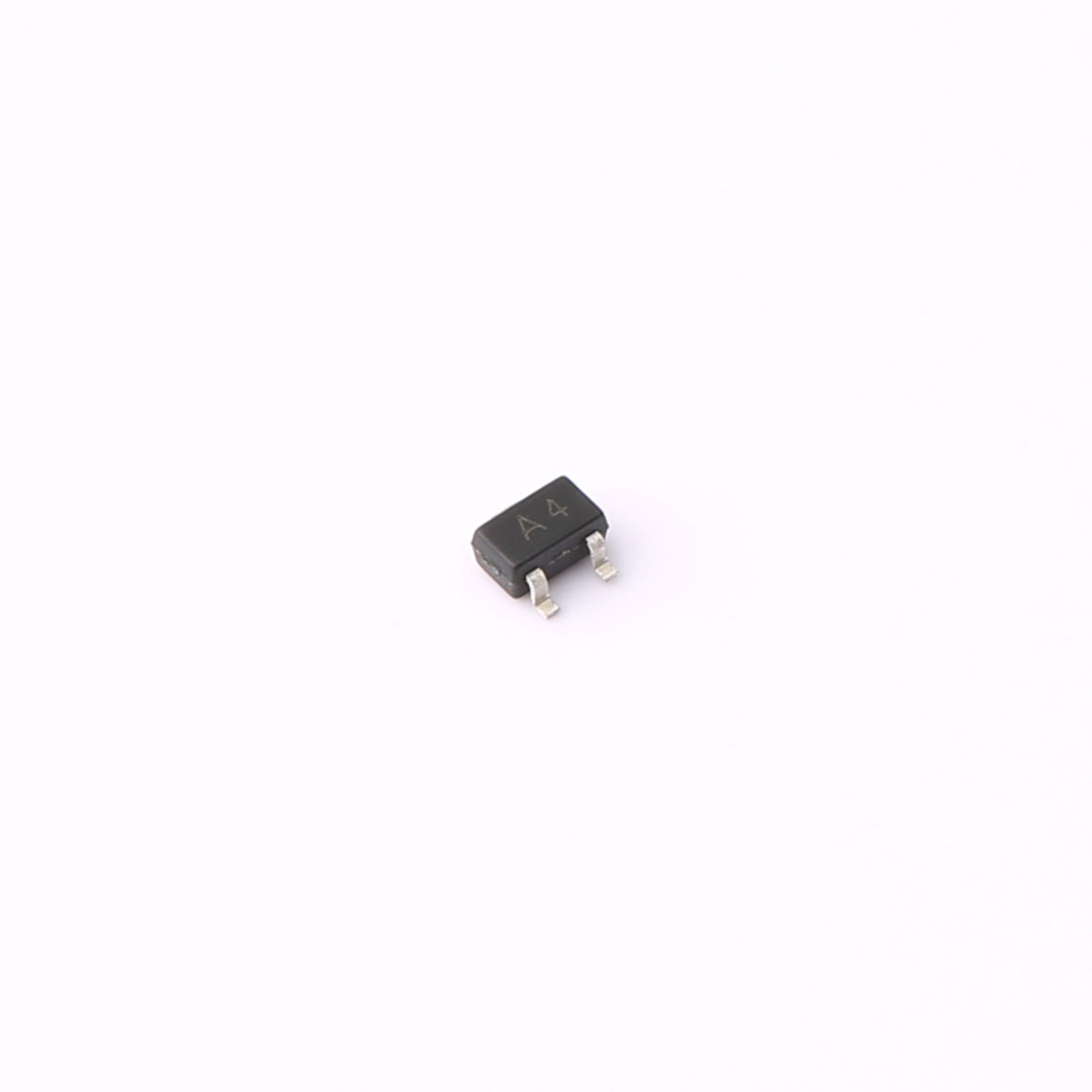

BAV70W是由薩科微（Slkor）生產的開關二極管，采用SOT-323封裝。該二極管具有高反向電壓承受能力和適度的正向電流承受能力，適用于多種電源管理和開關電路應用。
下載數據手冊 在線咨詢產品概述：
BAV70W是由薩科微（Slkor）生產的開關二極管，采用SOT-323封裝。該二極管具有高反向電壓承受能力和適度的正向電流承受能力，適用于多種電源管理和開關電路應用。
關鍵特性：
VRM（反向峰值電壓）： 100V - 適用于中等至高電壓環境下的電源電路。
IO（最大正向電流）： 150mA - 具有適度的正向電流承受能力。
VF（正向電壓）： 0.715V - 在正向電流為150mA時的正向電壓。
IRM（反向漏電流）： 2.5μA - 低反向漏電流，提供穩定性能。
trr（反向恢復時間）： 4ns - 適用于一般開關應用。
Package（封裝）： SOT-323 - 小型封裝，適用于有限空間的應用環境。
應用領域：
電源管理
開關電路
逆變器
信號整形
通信系統
性能優勢：
高反向電壓： 100V的反向峰值電壓，適用于中等至高電壓環境。
適度的正向電流承受能力： 150mA的IO，適用于一般性的正向電流應用。
低反向漏電流： 2.5μA的IRM，有助于提供穩定性能。
適用于一般開關應用： 4ns的反向恢復時間，適用于一般開關需求。
安裝與使用：
BAV70W采用SOT-323小型封裝，便于安裝在有限空間內。詳細的安裝和使用說明可參考產品手冊，確保最佳性能和穩定性。
注意事項：
在安裝和操作本產品時，請遵循生產商提供的技術規格和操作指南，以確保產品的正常運行和性能表現。
為了獲取更多技術支持和產品信息，請聯系薩科微（Slkor）客戶服務團隊。
| 文件名稱 | 標題 | 說明 |
|---|---|---|
| BAV70W SOT-323.pdf | - |
