超低電容ESD保護二極管SLPESD1LIN為汽車音響系統提供可靠防護

超低電容ESD保護二極管SLPESD1LIN為汽車音響系統提供可靠防護

其他|other else|

2025-07-01 13:18:28 776

隨著汽車電子技術的快速發展，車載信息娛樂系統（IVI）和高端音響設備對信號完整性和抗干擾能力的要求越來越高。音頻線路（如LIN總線、揚聲器接口、AUX輸入等）在傳輸高質量音頻信號時，極易受到靜電放電（ESD）和電氣過載（EOS）的干擾，導致音質下降甚至芯片損壞。針對這一挑戰，業界推出了高性能ESD保護二極管SLPESD1LIN，該器件憑借15V/24V的工作電壓（VRWM）、17.1V/25.4V的最小擊穿電壓（VBR min）以及僅13pF的超低結電容（CJ），為汽車音響系統提供了*的ESD防護解決方案。

薩科微Slkor靜電保護二極管SLPESD1LIN產品圖

汽車音響系統的ESD防護挑戰

現代汽車音響系統包含多種高速數據接口（如I2S、SPI、LIN總線）和高保真模擬音頻線路（如功放輸出、AUX輸入）。這些接口通常暴露在易受ESD影響的環境中，例如用戶插拔耳機、觸摸控制面板或連接外部設備時，都可能引入靜電放電（IEC 6100042）。若未采取有效保護措施，ESD脈沖可能導致音頻信號失真、噪聲增加，甚至損壞音頻編解碼器（CODEC）或功率放大器（ClassD AMP）。

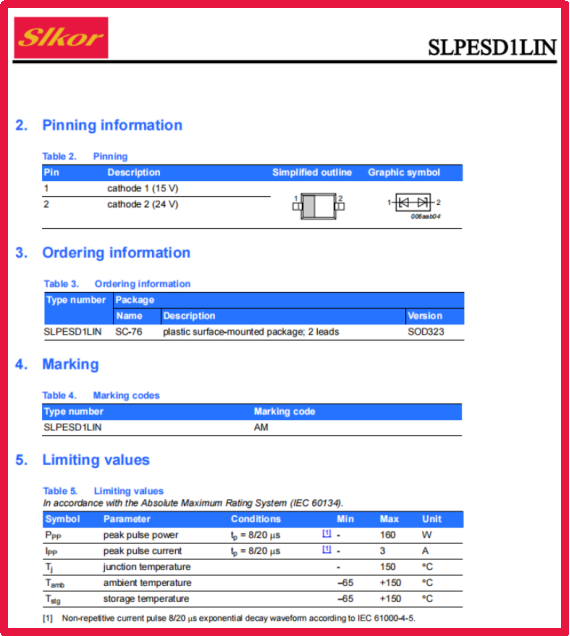

薩科微Slkor靜電保護二極管SLPESD1LIN規格書

然而，傳統的TVS二極管雖然能提供ESD保護，但其較高的結電容（通常>50pF）會影響高頻音頻信號的傳輸質量，導致高頻衰減和相位失真。因此，設計人員需要在低電容和高ESD防護能力之間尋找平衡。SLPESD1LIN ESD保護二極管正是針對這一需求而優化，其13pF的超低結電容使其能夠在保持音頻信號純凈度的同時，提供可靠的ESD保護。

薩科微Slkor靜電保護二極管SLPESD1LIN相關參數

SLPESD1LIN的關鍵特性與優勢

1. 優化的電氣參數，確保音頻信號完整性

VRWM=15V/24V：適用于汽車LIN總線（12V系統）和音頻功放線路（24V高端音響），確保在正常工作電壓下穩定運行。

VBR min=17.1V/25.4V：提供足夠的ESD觸發余量，避免誤動作影響信號傳輸。

VC=25V/40V（鉗位電壓）：在ESD事件（如±8kV接觸放電）中，能夠快速鉗位瞬態電壓，保護后端音頻IC。

超低漏電流（IR<50nA）：減少靜態功耗，適用于低功耗車載電子系統。

2. 13pF超低結電容，保障高保真音頻質量

高端音響系統對信號帶寬要求極高（20Hz~20kHz及以上），而傳統TVS二極管的寄生電容可能導致高頻信號衰減，影響音質。SLPESD1LIN的結電容僅13pF，遠低于普通TVS二極管，使其能夠在不影響音頻頻響特性的情況下提供ESD保護。

3. 緊湊型SOD323封裝，適合高密度PCB設計

現代汽車音響模塊趨向小型化，PCB空間有限。SLPESD1LIN采用SOD323封裝（1.7mm × 1.25mm），體積小巧，可輕松布局在音頻接口附近，優化ESD防護效果。

SLPESD1LIN在汽車音響系統中的應用

在汽車音響設計中，ESD保護二極管通常放置在易受干擾的接口處，例如：

LIN總線防護：用于車門揚聲器控制或座椅音頻調節，SLPESD1LIN可有效抑制±15kV的空氣放電（IEC 6100042）。

AUX/耳機接口防護：在模擬音頻輸入線路上并聯SLPESD1LIN，防止用戶插拔設備時引入ESD干擾。

功放輸出保護：在ClassD功放的輸出端增加SLPESD1LIN，避免浪涌電壓損壞MOSFET驅動電路。

典型應用電路示例

LIN總線防護：在LIN信號線與地之間放置一顆SLPESD1LIN，可滿足ISO 76372的脈沖抗擾度要求。

高保真音頻線路防護：在左右聲道（L/R）和地之間各加一顆SLPESD1LIN，確保音頻信號純凈無干擾。

總結

隨著汽車音響系統向高保真、智能化方向發展，ESD保護二極管的選擇變得尤為關鍵。SLPESD1LIN憑借其15V/24V工作電壓、17.1V/25.4V擊穿電壓、25V/40V鉗位電壓以及僅13pF的超低結電容，成為汽車音頻接口防護的理想選擇。其緊湊的SOD323封裝進一步滿足了高密度PCB布局的需求，為設計工程師提供了兼具高性能與高可靠性的ESD解決方案。

未來，隨著車載娛樂系統的功能不斷升級（如主動降噪、3D環繞聲），高速音頻接口的ESD防護需求將持續增長。SLPESD1LIN等低電容ESD保護二極管將在保障音質和系統可靠性方面發揮更加重要的作用。
