【求教】MOS管開關電路。

其他|other else|

2022-03-17 09:20:21 5

MOS和三極管相像，但是三極管屬于電流驅動型，而MOS屬于電壓驅動型，因此在控制的時候需要考慮MOS的G端電壓。一般的N溝道MOS在3V往上就可以導通，但是為了考慮可靠性，往往是加上一個電阻，接到12V左右，這是我們常用的。如圖我們產品中的一個圖，是電機驅動，用的就是MOS的開關特性。另外，數字電路中所用到的三極管和MOS就是一個開關，因為數字電路只有0和1。圖中的PWM是單片機IO端口直接過來的，0V和5V可變。后面一個推挽電路，然后給MOS。

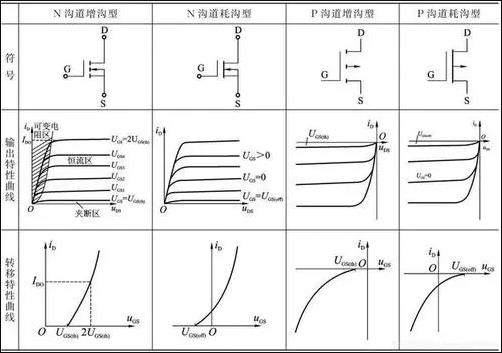

51a4ac8d98ee2698963eb08def75c881

怎樣用MOS管做開關電路

圖中電池的正電通過開關S1接到場效應管Q1的2腳源極，由于Q1是一個P溝道管，它的1腳柵極通過R20電阻提供一個正電位電壓，所以不能通電，電壓不能繼續通過，3v穩壓IC輸入腳得不到電壓所以就不能工作不開機！這時，如果我們按下SW1開機按鍵時，正電通過按鍵、R11、R23、D4加到三極管Q2的基極，三極管Q2的基極得到一個正電位，三極管導通（前面講到三極管的時候已經講過），由于三極管的發射極直接接地，三極管Q2導通就相當于Q1的柵極直接接地，加在它上面的通過R20電阻的電壓就直接入了地，Q1的柵極就從高電位變為低電位，Q1導通電就從Q1同過加到3v穩壓IC的輸入腳，3v穩壓IC就是那個U1輸出3v的工作電壓vcc供給主控，主控通過復位清0，讀取固件程序檢測等一系列動作，輸處一個控制電壓到PWR_ON再通過R24、R13分壓送到Q2的基極，保持Q2一直處于導通狀態，即使你松開開機鍵斷開Q1的基極電壓，這時候有主控送來的控制電壓保持著，Q2也就一直能夠處于導通狀態，Q1就能源源不斷的給3v穩壓IC提供工作電壓！SW1還同時通過R11、R30兩個電阻的分壓，給主控PLAYON腳送去時間長短、次數不同的控制信號，主控通過固件鑒別是播放、暫停、開機、關機而輸出不同的結果給相應的控制點，以達到不同的工作狀態！
